CMLT脈沖立式濾筒除塵器
S
UMMARIZE
產品概述
中國干燥設備行業優秀企業
UMMARIZE 產品概述
該設備是我公司在原脈沖布袋除塵器基礎上自行研制生產的新式除塵設備，采用新型褶式濾筒替代了原布袋除塵器使用的過濾布袋，具有過濾面積大，結構緊湊，占用空間小，過濾效率高，使用維護簡單方便等優點。在很多工業領域可完全替代傳統的布袋式除塵器。
P
RINCIPLE
工作原理
中國干燥設備行業優秀企業

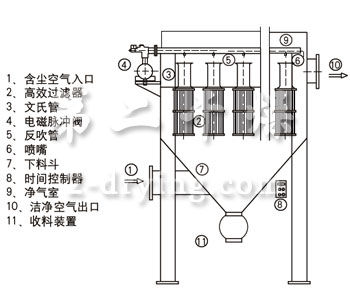

RINCIPLE 工作原理
含塵氣體由進風口進入，由于通風面積加大氣速降低及與進風口斜擋板的阻擋．氣體中大部分粗顆粒粉塵受慣性力作用被分離出來，直接落入集灰斗。含塵氣體進入中箱體的濾筒過濾區，氣流穿過濾筒，粉塵被阻留在濾筒外面。凈化后的氣體經濾筒口進入上箱體后，由出風口排出。由于中箱體內的濾筒采用垂直立式快裝布置結構，濾筒表面較光滑，經脈沖閥控制的壓縮空氣自動循環式連續噴吹．與布袋過濾相比，更容易的將表面積灰清理干凈，恢復良好的過濾效果。
P
ARAMETER
技術參數
中國干燥設備行業優秀企業
ARAMETER 技術參數
濾筒規格 Φ325×660，過濾風速為0.7-1.0m/min
| 型號 | 濾筒數量 | 過濾面積 | 脈沖閥數量 | 處理風量 | 除塵器外形尺寸 | |||
| 只 | m2 | 只 | m3/h | 長 | 寬 | 高 | 錐形高度 | |
| CMLT-02 | 2 | 19 | 2 | 798-1140 | 1064 | 562 | 3235 | 803 |
| CMLT-04 | 4 | 38 | 2 | 1596-2280 | 1064 | 968 | 3235 | 803 |
| CMLT-06 | 6 | 56 | 3 | 2352-3360 | 1514 | 968 | 3610 | 1178 |
| CMLT-09 | 9 | 85 | 3 | 3590-5100 | 1514 | 1374 | 3610 | 1178 |
| CMLT-12 | 12 | 113 | 4 | 4746-6780 | 1964 | 1374 | 3985 | 1553 |
| CMLT-16 | 16 | 150 | 4 | 6300-9000 | 1964 | 1780 | 3985 | 1553 |
| CMLT-20 | 20 | 188 | 5 | 7896-11280 | 2414 | 1780 | 4160 | 1928 |
| CMLT-25 | 25 | 235 | 5 | 9870-14100 | 2414 | 2186 | 4160 | 1928 |
| CMLT-30 | 30 | 282 | 6 | 11844-16920 | 2864 | 2186 | 4695 | 2278 |
濾筒規格Φ325×1000，過濾風速為0.7-1.0m/min
| 型號 | 濾筒數量 | 過濾面積 | 脈沖閥數量 | 處理風量 | 除塵器外形尺寸 | |||
| 只 | m2 | 只 | m3/h | L | W | H | F | |
| CMLT-02 | 2 | 30 | 2 | 1209-1757 | 1064 | 562 | 3675 | 803 |
| CMLT-04 | 4 | 60 | 2 | 2418-3454 | 1064 | 968 | 3675 | 803 |
| CMLT-06 | 6 | 90 | 3 | 3563-5090 | 1514 | 968 | 3950 | 1178 |
| CMLT-09 | 9 | 135 | 3 | 5409-7727 | 1514 | 1374 | 3950 | 1178 |
| CMLT-12 | 12 | 180 | 4 | 7190-10272 | 1964 | 1374 | 4325 | 1553 |
| CMLT-16 | 16 | 240 | 4 | 9545-13636 | 1964 | 1780 | 4325 | 1553 |
| CMLT-20 | 20 | 300 | 5 | 11963-17090 | 2414 | 1780 | 4700 | 1928 |
| CMLT-25 | 25 | 375 | 5 | 14818-21363 | 2414 | 2186 | 4700 | 1928 |
| CMLT-30 | 30 | 460 | 6 | 17945-25636 | 2864 | 2186 | 5036 | 2278 |
注：可以根據客戶及設備工況要求，定制非標規格及長度的濾筒。濾筒材質有覆膜、防靜電、防水防油等濾材可供選擇。
濾筒規格及技術參數
| 型號 | 規格 | 過濾面積 | 濾材 | 使用溫度 | 過濾精度 |
| CG-ZJ/3266 | 325(213)×660/1000 | 23/28.5 | 木漿纖維紙 | ≤65oC | 99.9%(2um) |
| CG-JX/3266 | 325(213)×660/1000 | 10/15 | 長纖維聚酯 | 90-120oC | 99.9%(5um) |
| CG-JF/3266 | 325(213)×660/1000 | 5.1/8.0 | 聚酯覆膜 | 90-120oC | 99.9%(1um) |
A
PPLICATION
應用范圍
中國干燥設備行業優秀企業
PPLICATION 應用范圍
產品廣泛應用于食品、醫藥、化工、電子、煙草、糧食、造紙、焊接、染料、陶瓷、電力、橡膠、木材加工、金屬加工、有機材料加工等行業的中小型工況除塵領域。

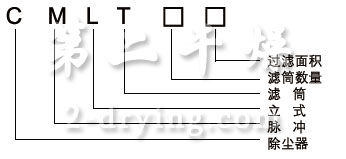

型號含義
F
EATURE
產品特點
中國干燥設備行業優秀企業
EATURE 產品特點
1.采用褶式濾筒為過濾元件，同布袋集塵器相比，大大地節約了空間。
2.濾筒垂直立式安裝，清灰更徹底。
3.濾筒快裝結構，人員在機體外拆裝，無二次污染。保養更換方便快捷。
4.清灰效果好，科學合理的文氏管設計，有效引流大量空氣進行噴吹，加上濾筒表面光滑不易積灰，清灰效果達到^佳。
5.使用效率高，壓損低，與常規布袋除塵器相比，可降低噴吹壓力20%-30%，節約壓縮空氣用量。
